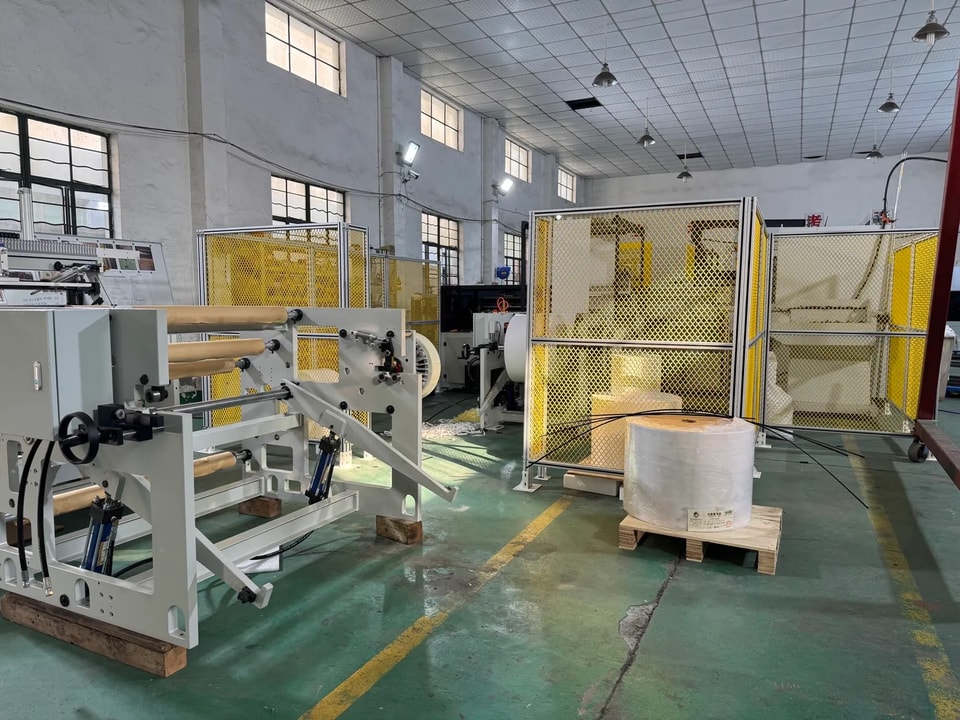

خطوط تحويل لفائف ورق الراسمات والفينيل

التقطيع الطولي وإعادة اللف والتعبئة آليًا لورق الرسومات الهندسية وورق إعداد باترونات الملابس ولفائف الفينيل، مع إنتاج لفائف بقلب أو من دون قلب على خط واحد.

اطلب عرض سعرما المعلومات التي ينبغي إرسالها إلينا؟

التطبيقات

أتمتة كاملة لمعالجة اللفائف عريضة التنسيق

مع تزايد الطلب العالمي على لفائف ورق الرسم والفينيل، تحتاج شركات التحويل إلى معدات تقطيع طولي مؤتمتة بالكامل. تؤتمت خطوط GPPE للفائف الراسم عمليات التقطيع وإعادة اللف والتعبئة بسرعة تصل إلى 500 متر/دقيقة، دون الحاجة إلى وجود مشغّل في كل مرحلة.

  • ورق الراسم الهندسي وCAD
  • ورق إعداد باترونات الملابس
  • لفائف الفينيل
500أقصى سرعة لإعادة اللف (متر/دقيقة)
80%تقليل العمالة بفضل خط مؤتمت بالكامل
1 : 3عامل واحد يشغّل 3 آلات
2 في 1لفائف بقلب ومن دون قلب على خط واحد

الخطوط والمواصفات

نطاقان لعرض اللفافة الأم

المعلمةالطراز العريضالطراز القياسي
عرض اللفة الأم1100–2000 مم800–1500 مم
أقصى قطر للفة الأم1200 مم1200 مم
أقصى قطر للفة النهائية250 مم250 مم
القطر الداخلي للقلب25–50 مم25–50 مم
سماكة المادة40–200 غ/م²40–200 غ/م²
أقصى سرعة لإعادة اللف500 متر/دقيقة500 متر/دقيقة

المواصفات مستندة إلى التكوينات القياسية من GPPE. ويعتمد التكوين النهائي على متطلبات المواد واللفات النهائية لديك.

الطرز والتجهيزات

الطرز المتاحة وكيفية اختيار الأنسب

خطوط مؤتمتة بالكامل لطباعة لفائف ورق الراسم وشقّها وتغليفها.

الطرازمستوى الأتمتةعدد المشغليناللفة الأمالخامةالكفاءة
GP-FAL1100-WPآلي بالكامللا يحتاج إلى مشغّل مخصصالعرض 1100 مم، القطر الخارجي 1270 مم40–200 غ/م²35 ثانية/دورة (100 م)
GP-FAL1500-WPآلي بالكامللا يحتاج إلى مشغّل مخصصالعرض 1500 مم، القطر الخارجي 1270 مم40–200 غ/م²35 ثانية/دورة (100 م)
GP-FAL2000-WPآلي بالكامللا يحتاج إلى مشغّل مخصصعرض 2000 مم، قطر خارجي 1270 مم40–200 غ/م²35 ثانية/دورة (100 م)

الوظائف القياسية

  • فك اللفائف
  • التقطيع
  • إعادة اللف
  • القص
  • إغلاق طرف اللفة
  • نقل القلوب
  • نقل أعمدة القلوب
  • إغلاق نهاية الملصق
  • فصل اللفات وتسوية أطرافها
  • دفع اللفات وعدّها
  • النقل
  • التغليف

وظائف اختيارية

  • الطباعة
  • التجفيف
  • إزالة المخلفات وكبسها
  • توجيه الشريط
  • وحدة تخزين وسيطة للشريط
  • فك اللفائف دون عمود
  • التحكم المؤازر في الشد
  • تركيب الكراتين والتعبئة
  • إغلاق الكراتين
  • ترتيب المنتجات على المنصات
العملاء
خطوط تقطيع وإعادة لف الورق والأفلام
التطبيقات
طباعة منتجات ورق الطباعة الرقمية وورق الراسمات وتقطيعها وتجهيزها وتعبئتها

كيف تختار خط الإنتاج المناسب

أجب عن هذه الأسئلة في استفسارك، وسيقترح مهندسونا الطراز والتكوين المناسبين.

  1. أخبرنا بالمزيد عن منتجات شركتكم وخدماتها.
  2. ما عرض الماكينة الذي تفضله للإنتاج: 1100 مم أم 1500 مم أم 2000 مم؟
  3. كم طنًا من اللفائف تخطط لتجهيزها شهريًا باستخدام الماكينة الجديدة؟
  4. نوع التغليف: فيلم POF شفاف أم بولي إيثيلين PE أسود؟
  5. الطباعة الفلكسوغرافية: لون واحد أم لونان أم أكثر (بحد أقصى 6 ألوان ضمن الخط)؟

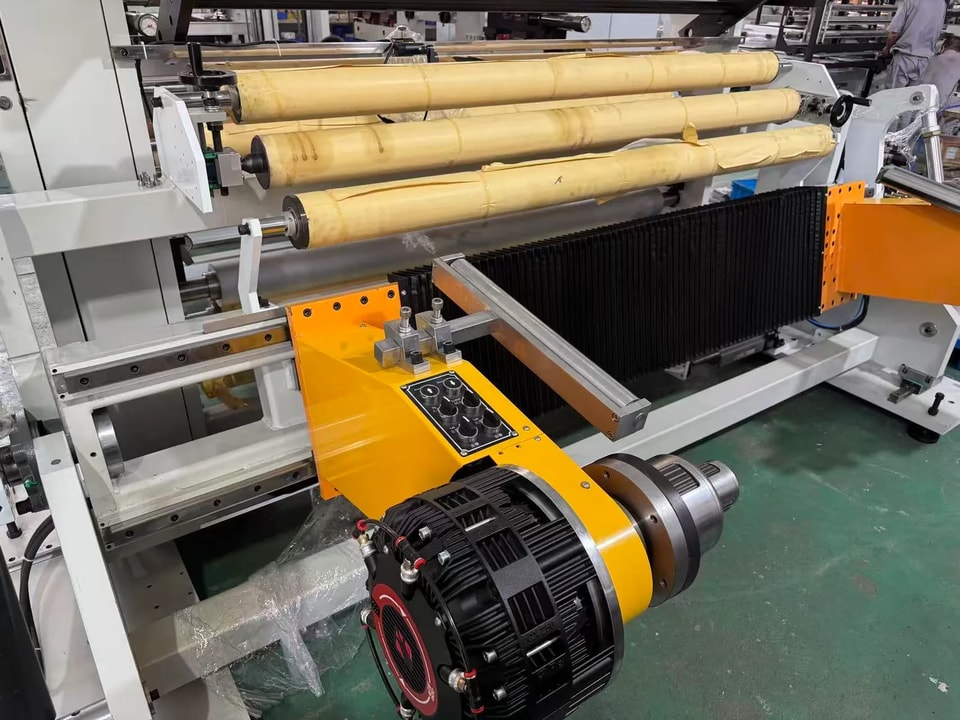

وحدة فك اللفائف في خط تجهيز من GPPE

مزايا الخط

مصمم للإنتاج المتواصل

  • سرعة عاليةسرعة إعادة اللف تصل إلى 500 م/دقيقة.
  • خط مؤتمت بالكاملخفض العمالة بنسبة 80% وزيادة الكفاءة بنسبة 100%.
  • عامل واحد يشرف على ثلاث ماكيناتتتيح الأتمتة لمشغّل واحد الإشراف على عدة خطوط.
  • بقلوب أو من دون قلوبيمكن إنتاج كلا النوعين من اللفائف على خط واحد.

اطلب عرض سعر

خطّط لخط إنتاج لفائف الراسمات

أرسل إلينا التفاصيل أدناه، وسيقترح مهندسونا تكوين خط إنتاج يناسب منتجاتك وحجم إنتاجك.

اطلب عرض سعراتصل بنا
  • المنتج: ورق الرسم أو ورق الباترونات أو الفينيل
  • الخامة والوزن بالجرام لكل متر مربع
  • عرض اللفافة الأم وقطرها
  • عرض اللفافة النهائية وطولها وقطرها
  • بفتحة مركزية أو بدون قلب
  • الإنتاج اليومي المستهدف
  • طريقة التغليف
  • بلد الوجهة ومصدر الطاقة
